2026-08-26
Материал титан легче всего охарактеризовать фразой «легкий, прочный и устойчивый к коррозии».
Это предложение не является неправильным, но оно слишком опущено. Когда дело доходит до выбора и обработки материала, вопрос сразу становится более детальным: вы говорите о промышленном чистом титане или титановом сплаве? Это ТА2 или ТС4? Делать химические теплообменники или детали авиационных конструкций? Это сила при нормальной температуре или сила при средней температуре в двигателе? Не задавая четко эти вопросы, просто сказать: «Титановый материал очень хорош», по сути, ничего не значит.
Когда мы ранее писали об алюминиевых сплавах, мы неоднократно говорили об одной и той же идее: система сплавов, организационное состояние, технологический маршрут и среда обслуживания действительно определяют использование одной и той же большой категории материалов. То же самое справедливо и для титановых материалов. TA1, TA2, TC4 и TC11 выглядят так, будто в них есть слово «титан», но при включении в проект они совсем не имеют одинакового темперамента.
Позвольте мне сначала высказать старомодное, но полезное суждение:
Такие материалы, как ТА1 и ТА2, в основном ориентированы на коррозионную стойкость и формовку; TC4 рассматривает комплексные возможности и зрелые приложения; TC11 учитывает высокотемпературный стресс; Серия TB часто отличается высокой прочностью, высокой эластичностью и потенциалом после термообработки.

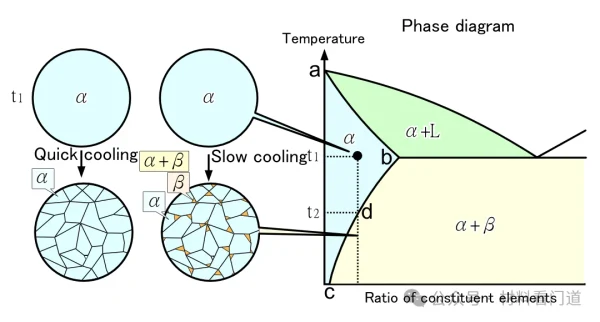

В распространенных отечественных марках титана буквы ТА, ТС и ТБ украшениями не являются. Грубо говоря, ТА в основном соответствует промышленному чистому титану, титановым сплавам α-типа или почти α-типа; TC в основном соответствует титановым сплавам α+β; ТБ в основном соответствует титановым сплавам β-типа или близкого к β-типу. Это деление не означает абсолютно высокие и низкие оценки, но оно может напомнить вам, что проблемы, решаемые этими материалами, различны.
Преимущества промышленного чистого титана заключаются в большей степени в коррозионной стойкости, формовке, сварке и биосовместимости. Преимущества серии TC заключаются в большей степени в структурной прочности, термической обработке и инженерной зрелости. Серия TB не кажется такой популярной, как TC4, но она широко используется в производстве эластичных деталей, высокопрочных деталей, холодной штамповки тонких листов и сценариев упрочнения старением.

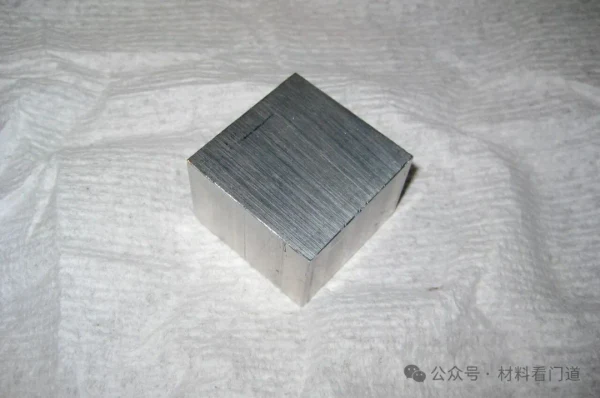

Многие люди, впервые контактирующие с титаном, считают «чистый титан» «наилучшими характеристиками». Это понимание необходимо изменить. Промышленный чистый титан, безусловно, имеет свои преимущества, но его преимущества заключаются в основном не в высокой прочности, а в коррозионной стойкости, хорошей формуемости, удобстве сварки и относительной стабильности во многих средах.

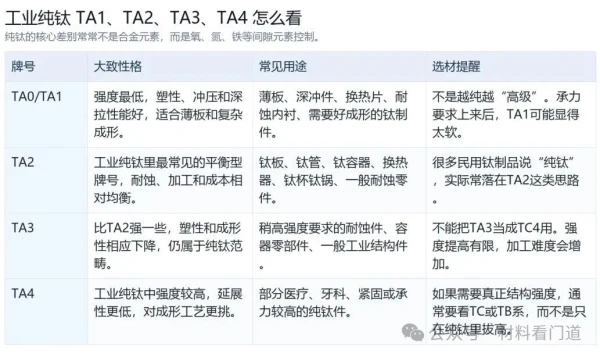

Разница между ТА1, ТА2, ТА3 и ТА4 часто связана с контролем содержания межузельных элементов, таких как кислород, азот и железо. Если промежуточных элементов будет больше, прочность увеличится, но пластичность и формуемость будут иметь тенденцию к снижению. Таким образом, вы увидите очень реалистичное явление: «более чистый» титан может быть не более подходящим для несущей способности, но может быть более мягким и более подходящим для формирования тонких пластин.
Почему ТА2 распространен? Не потому, что оно загадочно, а потому, что оно сбалансировано. При изготовлении титановых пластин, титановых трубок, титановых контейнеров, титановых чашек, титановых горшков и деталей, устойчивых к химической коррозии, таких идей, как TA2, часто бывает достаточно. Он не подчеркивает высокую прочность, как TC4, и не требует более высокой стоимости для особых агрессивных сред, таких как TA9.

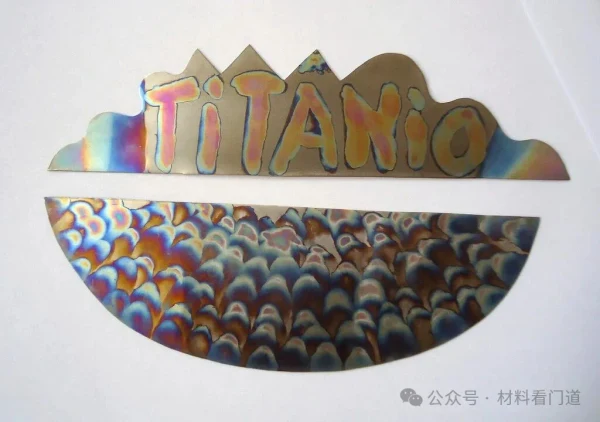

Титан устойчив к коррозии во многих средах, поскольку может образовывать на поверхности стабильную оксидную пленку. Но это не значит, что титан может двигаться боком во всех химических средах. Хлорсодержащие среды, щелевая среда, отложения, восстановительные кислоты и повышенные температуры усложняют проблему.

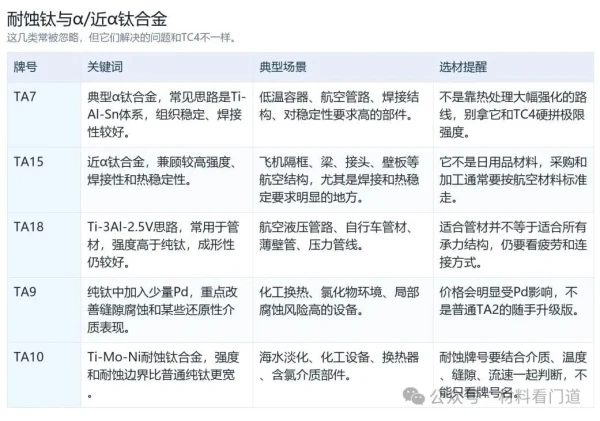

Именно в этом заключается ценность коррозионностойких титановых сплавов, таких как ТА9 и ТА10. Общей идеей для TA9 является добавление небольшого количества палладия к титану, тогда как для TA10 используется обычный коррозионностойкий способ Ti-Mo-Ni. Они призваны не повысить прочность, а вернуть запас прочности в агрессивной среде, где границы обычного чистого титана недостаточно стабильны.
Этот тип материала не так известен, как TC4, в публичных статьях, но он очень практичен в химическом оборудовании. Теплообменник или реакционное оборудование могут быть приемлемы, если материалы более дорогие, но коррозия, перфорация, остановка производства и техническое обслуживание, а также утечка среды действительно дорого обходятся.
Если говорить только о титановых материалах в ТА2 и ТС4, то посередине останется большой кусок места. Такие материалы, как ТА7, ТА15 и ТА18, не обязательно широко распространены в предметах первой необходимости, но они очень важны в авиации, трубопроводах, сварных конструкциях и сценариях термостойкости.
Характеристики титановых сплавов α-типа и почти α-типа заключаются в том, что структура относительно стабильна, и они часто имеют свои преимущества в свариваемости, высокотемпературной стабильности или низкотемпературных характеристиках. Они не обязательно стремятся к максимальной прочности на разрыв при комнатной температуре, но в технике часто требуется не один чемпион, а долгосрочный надежный материал при определенной температуре, определенной структуре и определенном методе производства.
Например, TA18, многие знают его из-за трубок из титанового сплава и велосипедных трубок; TA15 больше подходит для аэрокосмических конструкций, обеспечивая баланс между прочностью, сваркой и термической стабильностью. Они и ТС4 не один устраняет другого, но задачи разные.
Когда дело доходит до титановых сплавов, TC4 действительно невозможно избежать. Он соответствует широко распространенному в мире Ti-6Al-4V и является одной из наиболее представительных марок среди титановых сплавов α+β. Многие отрасли имеют относительно зрелый опыт в производстве, поставке, тестировании и применении TC4, поэтому он стал материалом, о котором «будут спрашивать по умолчанию».

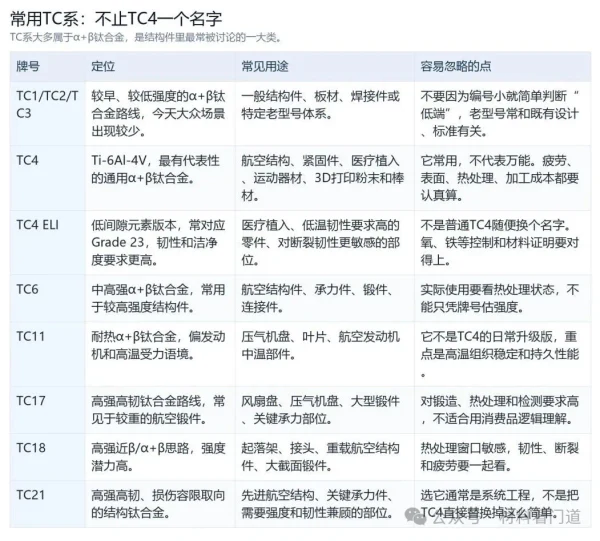

Но в серии TC не может остаться только один TC4. TC1, TC2 и TC3, эти ранние или менее надежные маршруты, все еще связаны с существующими стандартами и старыми моделями; TC6 предпочитает конструкционные элементы средней и высокой прочности; TC11 более склонен к высокотемпературному напряжению; TC17, TC18 и TC21 начали обсуждение более высокой прочности, более высокой вязкости и более важных компонентов аэрокосмической отрасли.
Другими словами, TC4 — хороший материал, но это не все, что нужно для серии TC. Понимание всех серий TC как вариантов TC4 стирает многие инженерные различия.

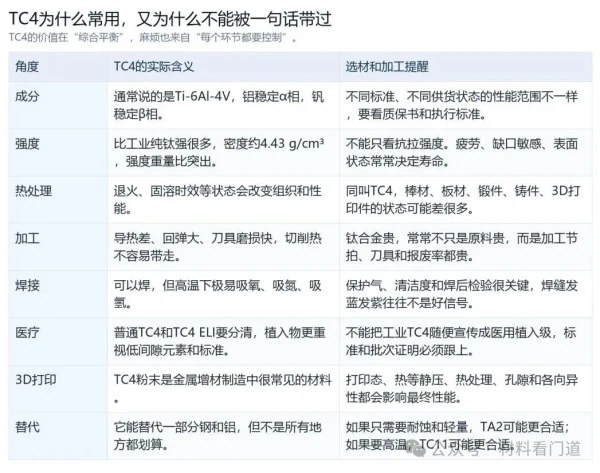

Почему обычно используется TC4? Не потому, что у него самые высокие показатели по всем показателям, а потому, что общий баланс у него хороший. Прочность значительно выше промышленного чистого титана, а плотность лишь немногим более половины от плотности стали. Он имеет хорошую коррозионную стойкость и развитую систему поставок. Компания имеет большой опыт работы с стержнями, пластинами, поковками, порошками и деталями, напечатанными на 3D-принтере.

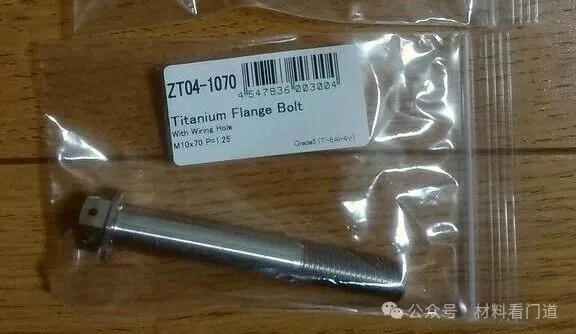

В авиации ТС4 может использоваться в качестве деталей конструкций, крепежа, соединений и некоторых несущих деталей; при лечении TC4 ELI часто используется в имплантатах; в спортивном оборудовании, уличном оборудовании и высококачественных потребительских товарах TC4 часто используется для рекламы. Ее репутация не выдумана маркетингом, у нее есть прочная инженерная основа.
Но у TC4 тоже немало проблем. Титановый сплав имеет плохую теплопроводность, концентрированное тепло при резании и быстрый износ инструмента; его модуль упругости ниже, чем у стали, и его отскок очевиден во время обработки; боится загрязнения кислородом, азотом и водородом при сварке; его усталостные характеристики также зависят от поверхности, надрезов и остаточных напряжений. Многие детали из титановых сплавов дороги не только с точки зрения материалов, но и с точки зрения обработки, термообработки, испытаний и затрат на утилизацию.

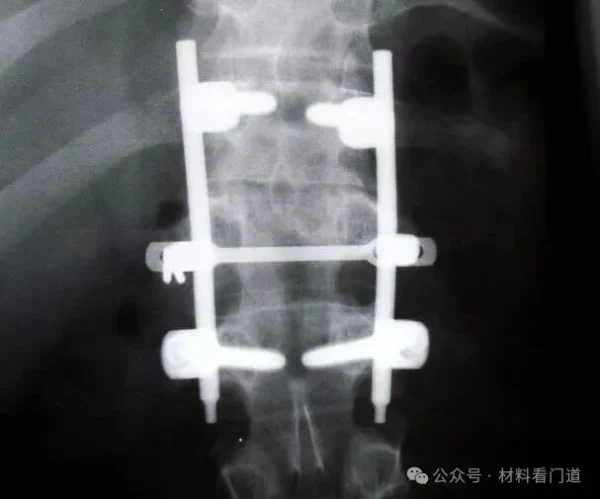

Есть еще одно распространенное заблуждение: обычный TC4 не равен TC4 ELI. В ELI особое внимание уделяется элементам с малым зазором, и они часто используются в медицинских имплантатах и в тех случаях, когда требуется более высокая низкотемпературная прочность. Если вы действительно хотите изготовить имплантат, вы не можете просто смотреть на три слова «TC4», вы должны смотреть на стандарты реализации, химический состав, механические свойства, сертификацию партии и обработку поверхности.
TC11 не так известен среди читателей, как TC4, но он очень распространен в авиационных двигателях. Это разновидность жаростойкого титанового сплава α+β. Типичная проблема заключается не в том, красив ли он в готовом виде, а в том, сможет ли он сохранить прочность, структурную стабильность и усталостную долговечность при более высоких температурах.
Для таких материалов, как TC17, TC18 и TC21, контекст обсуждения будет более тяжелым. Они часто связаны с крупными поковками, высокой прочностью и ударной вязкостью, устойчивостью к повреждениям, шасси, дисками двигателя и ключевыми несущими соединениями. На этом уровне сорт материала — это только первый шаг, и каждый последующий этап ковки, термообработки, ультразвукового контроля, контроля тканей и испытаний на усталость имеет решающее значение.
Так что не стоит понимать TC11 как «более продвинутый, чем TC4, поэтому он может заменить TC4 где угодно». Это все равно что не использовать быстрорежущую сталь вместо нержавеющей стали для изготовления чашки для воды. Чем профессиональнее материал, тем больше вам нужно вернуться к рабочим условиям.

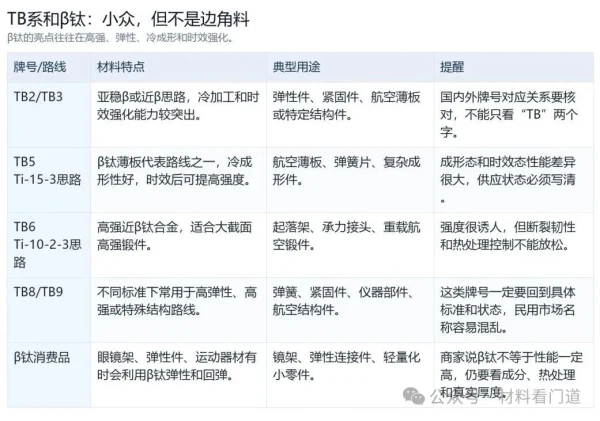

Сериал «ТБ» редко появляется в потребительском контенте, но его нельзя игнорировать в профессиональных подборках. Основная особенность бета-титана или почти бета-титана заключается в том, что он может сочетать холодную формовку, твердый раствор и старение. Они могут иметь лучшую формуемость, также могут приобретать высокую прочность в результате последующего старения, а некоторые могут иметь преимущества более низкого модуля упругости и высокого упругого восстановления.
«Бета-титан» часто можно услышать в оправах для очков, в которых используется эластичность и отскок этого типа материала; Околобета-титановые сплавы также можно увидеть в авиационных высокопрочных поковках и крепежных изделиях. Такие бренды, как TB5, TB6, TB8 и т. д., следует рассматривать с точки зрения конкретных стандартов, состояния поставок и системы термообработки, и они не могут основываться только на названии компании.
Титановые материалы больше всего боятся быть обожествленными одним предложением: легкие, прочные, устойчивые к коррозии, безопасные для кожи и высококачественные. Каждое слово правильное, но каждое слово неполное.

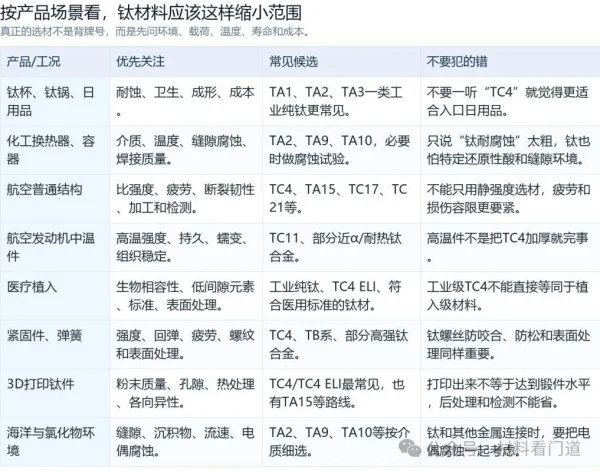

При изготовлении титановых чашек и кастрюль основное внимание уделяется коррозионной стойкости, гигиене, формовке и стоимости, а промышленный чистый титан часто оказывается более удобным; при изготовлении химического оборудования необходимо учитывать среду, температуру, щелевую коррозию и сварку; при изготовлении авиационных конструкций необходимо учитывать усталость, вязкость разрушения и устойчивость к повреждениям; при изготовлении деталей двигателя необходимо учитывать высокотемпературные характеристики; при изготовлении медицинских имплантатов необходимо учитывать медицинские стандарты и малозазорные элементы; при 3D-печати также необходимо учитывать порошок, поры, термообработку и анизотропию.
Во-первых, чистый титан не является самым эффективным титаном.Чистый титан часто превосходит коррозионную стойкость, формуемость и совместимость, но не предельную прочность. ТА1 мягче, чем ТА2, а ТА2 легче обрабатывать, чем ТС4. Во многих случаях это ключевой момент.
Во-вторых, широко используется TC4, что не означает, что все титановые детали должны использовать TC4.Если это просто титановая чашка для ежедневного использования, TC4 может подойти не лучше, чем TA2; если это часть двигателя со средней температурой, TC4 может быть неправильным ответом.
В-третьих, нельзя просто слушать, что говорят торговцы о медицинском титане.Медицинский чистый титан, TC4 ELI, стоматологический титан и титан для ортопедических имплантатов имеют разные соответствующие стандарты и требования к испытаниям. Названия материалов звучат похоже, но фактические пороговые значения могут сильно отличаться.
В-четвертых, титан устойчив к коррозии, но не ко всем средам.Щели, температура, ионы хлора, восстановительные кислоты и гальваническая коррозия могут изменить результаты. Коррозионностойкие марки, такие как TA9 и TA10, созданы потому, что обычный чистый титан также имеет границы.
В-пятых, титановые сплавы дороги, и не только из-за сырья.Резка, сварка, термообработка, неразрушающий контроль, обработка поверхности и отслеживание качества увеличивают затраты.

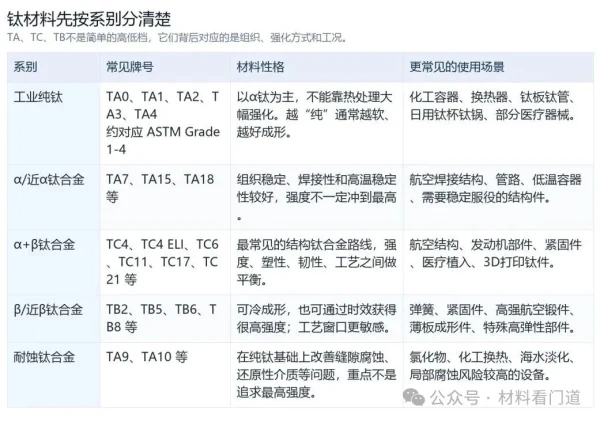

Титановые материалы — это не единый ответ, а семейство материалов. Группа ТА1, ТА2, ТА3 и ТА4 больше ориентирована на баланс прочности, пластичности и коррозионной стойкости в чистом титане; α-титановые сплавы или около-α-титановые сплавы, такие как ТА7, ТА15 и ТА18, служат для обеспечения стабильности, сварки и изготовления конкретных аэрокосмических конструкций; TC4 — наиболее зрелый и распространенный титановый сплав; TC11, TC17, TC18 и TC21 сталкиваются с более тяжелыми инженерными условиями; а серия TB демонстрирует высокую прочность, высокую эластичность и потенциал термообработки.
Поэтому люди, которые действительно разбираются в титановых материалах, обычно не будут сразу задаваться вопросом: «Какой титан лучше». Сначала он спросит: Где оно используется? Какая сила была приложена? Какая температура? Какая среда? Хотите сварить? Хотите распечатать? Как рассчитать продолжительность жизни? Приемлема ли стоимость? После ответа на эти вопросы различия между TA1, TA2, TC4 и TC11 естественным образом станут ясны.
